Pie de plano con coordenadas absolutas

⚙️ Nivel Básico.

Dibujar con precisión en AutoCAD no depende solo de trazar líneas; se trata de entender cómo funciona el sistema de coordenadas. Uno de los mejores ejercicios para estudiantes es aprender a crear un pie de plano usando el comando LINE y coordenadas absolutas.

Este método no solo asegura exactitud, también desarrolla la disciplina de trabajar con medidas reales. En este artículo aprenderás cómo dibujar un pie de plano de 0.60 m x 0.45 m a escala 1:50, paso a paso.

Coordenadas absolutas: la base del dibujo preciso

Antes de pasar a la práctica, repasemos el concepto.

Las coordenadas absolutas se basan en un punto fijo: el origen (0,0). Cada vez que indiques una coordenada en AutoCAD, estarás señalando un punto exacto dentro del sistema cartesiano, independientemente del trazo anterior.

Eje X: horizontal (izquierda-derecha).
Eje Y: vertical (arriba-abajo).

Dibujar con coordenadas absolutas te da control total, porque cada vértice queda perfectamente ubicado.

🔔 Nota de avance: en próximos artículos veremos cómo funcionan las coordenadas relativas y polares, que agilizan el dibujo en proyectos más complejos.

Pasos para dibujar el pie de plano

Ahora sí, manos al teclado.

Abre AutoCAD y activa el comando: LINE ↵
Indica la primera coordenada: 0,0
Segundo punto: 30,0
Tercer punto: 30,22.5
Cuarto punto: 0,22.5
Para cerrar la figura, escribe: C ↵

Con esto tendrás un formato de plano con medidas reales: 0.60 m x 0.45 m, representado en metros a escala 1:50.

Errores comunes al trabajar con coordenadas

Aunque parece sencillo, los principiantes suelen cometer errores típicos:

Confundir punto y coma: AutoCAD separa X e Y con coma (,), no con punto (.).
Olvidar el cierre (C): si no lo indicas, el rectángulo queda abierto.
Error de escala: siempre confirma que trabajas en milímetros cuando dibujas a 1:50.

Corregir estos detalles desde el inicio te ahorrará tiempo en proyectos mayores.

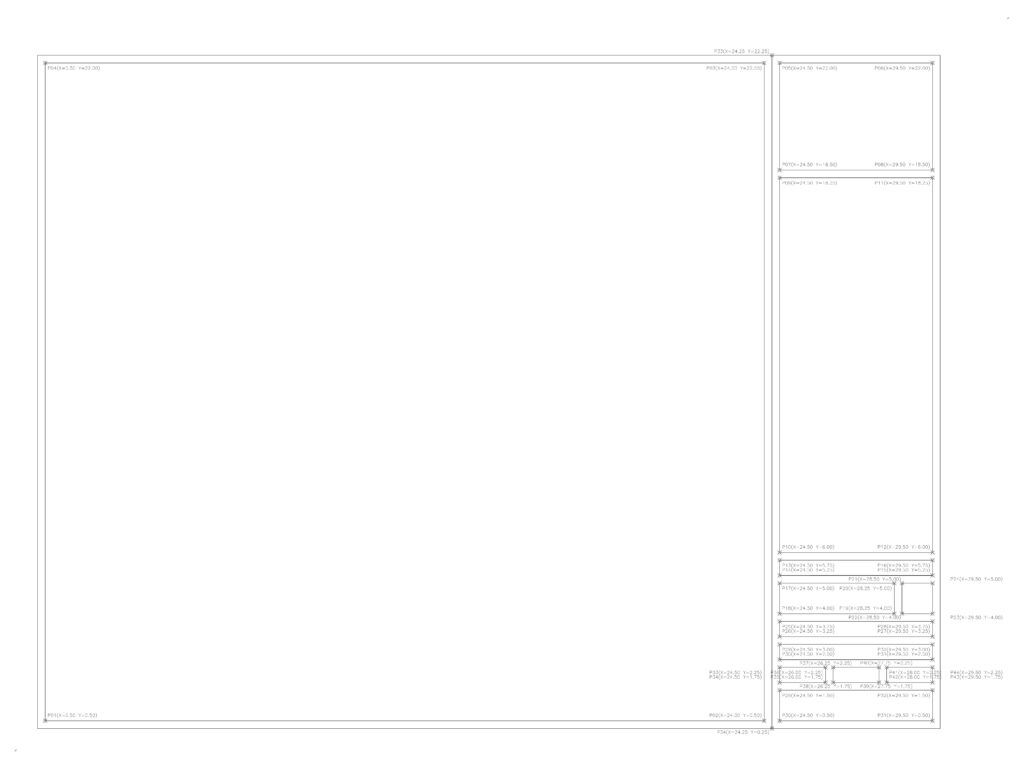

Resultado final

Si seguiste los pasos correctamente, deberías tener un rectángulo limpio y preciso. Ese es tu pie de plano, la base para organizar y presentar dibujos profesionales en AutoCAD.

Al dominar este método, no solo dibujas, sino que aprendes a controlar la ubicación exacta de cada punto. Esa es la diferencia entre “hacer un trazo” y diseñar con intención técnica.

🔔 Nota de avance: más adelante practicaremos cómo insertar el pie de plano dentro de una hoja de impresión con coordenadas relativas y polares.

Conclusión

Dibujar un pie de plano con coordenadas absolutas es un ejercicio sencillo, pero poderoso. No solo practicas el comando LINE, sino que entiendes cómo AutoCAD traduce números en precisión gráfica.

Dominar este método será tu base para dar el siguiente paso: usar coordenadas relativas y polares. Así, poco a poco, pasarás de un simple ejercicio a un verdadero dominio del dibujo arquitectónico digital.

Mientras tanto, si tienes dudas, comenta o sugiere qué temas te gustaría ver en el blog.
